池州华宇电子科技有限公司年产 100 亿只高可靠性集成电路芯片先进封装测试产业化项目配置清单和工艺流程曝光。
半导体生产流程由晶圆制造▽◁、晶圆测试、芯片封装和封装后测试组成。所谓封装测试其实就是封装后测试☆□▪,把已制造完成的半导体元件进行结构及电气功能的确认，以保证半导体元件符合系统的需求的过程称为封装后测试▪○。对此，仪器信息通过公开文件了解到池州华宇电子科技有限公司年产 100 亿只高可靠性集成电路芯片先进封装测试产业化项目情况◁=。
据了解，池州华宇电子科技股份有限公司投资 15800 万元在池州市经济技术开发区凤凰大道与前程大道交叉口新建-•“年产 100 亿只高可靠性集成电路芯片先进封装测试产业化项目”=△☆，项目占地面积 65 亩，中心坐标为东经 117…★☆.543982°， 北纬 30.705040°。建设主体工程1#厂房●△，配套建设办公楼■◁=、科研楼□…、宿舍楼等辅助工程以及储运工程、公用工程和环保工程等，购置切割机、研磨机、键合机、焊线机▷▪=、 编带机、成型机、镀锡设备、双轨机-、塑封压机等半导体自动化设备，建设高性能高可靠性集成电路芯片封装测试生产线 亿只集成电路线 微米集成电路芯片封测能力。项目分两期建设，一期建设3条镀锡（自动）生产线 亿只集成电路线 微米集成电路芯片封测能力；二期建设 3 条镀锡（1 条挂镀）生产线 亿只集成电路线 微米集成电路芯片封测能力。该项目

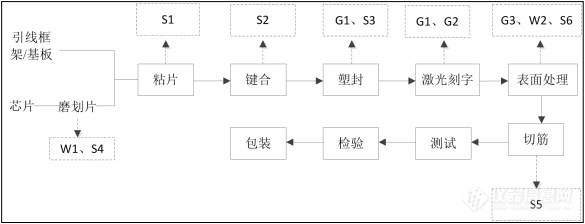

本项目主要是将待封装的芯片进行封装▼▪、镀锡●、测试。本项目一期工程主体工艺 流程如下△。
磨划片=：通过研磨机将芯片磨至需要的厚度，磨片过程中用纯水冲洗，磨片完成后进行切割，切割完成后用纯水冲洗◆=▽，磨划过程会产生少量废水 W1 与固废 S4；粘片：目的是将单个的芯片固定在基材（引线框架/基板）上▽●◆。该过程采用导电胶进行粘片，导电胶的成分为树脂和银粉。粘片过程会产生少量废引线；
键合-◇：接线℃■，接线 秒●◁…。在压力和超声波键合的共同作用下=…，利用高纯度的金丝或铜丝把芯片上电路的外接点和引线（框架管脚）通过引线键合的方法连接起来☆●。该过程主要产生少量废金属 S2（废铜线等）。
塑封▲•□：采用环氧树脂塑封材料将部分框架和焊线后的芯片封装，对组装件进行保护，该过程在自动塑封机内完成，主要产生少量废胶渣 S3●▼◇。塑封过程中树脂熔融状态会产生有机废气 G1-。
激光打标=◆：采用激光机，在相应部位打上标记。激光机在打标过程会产生有机废气 G2 和粉尘 G1。
切筋：镀锡后的元件通过引线连在一起，因此需要将引线切断，以将整条元件分割成单片。切筋后形成的单片，即为封装完成的集成电路。该过程主要产生边角料 S6▽。
测试、检验：对封装完成的单片进行测试以及抽检。该过程产生的不合格品将返工◆•。
工艺流程明：高温软胶（高温蒸煮槽）：电子元器件在塑封时会溢出多余的环氧树脂毛刺、飞边，故需要使用化学去毛刺溶液▲★，在 60-100℃温度下浸泡○▲，使毛刺或飞边溶胀、溶解、 软化，以便接下来使用高压水喷射彻底去除。化学去毛刺溶液的主要成分是氢氧化钾■○▪、杂环酮类衍生物、聚乙二醇、醚类衍生物，产品浸泡后需要用水清洗○…，清洗时会有废水 W2-1 产生（碱性废水）=◁。
高压水去胶：通过增压系统加压自来水，使自来水压力达到 200-500kgf/cm2，用来去除已软化或松动的毛刺或飞边，产生废水 W2-2 定期处理循环利用。
去氧化：去除产品表面的氧化物，使镀层与基材有良好的结合力△◆。使用的化学品是过硫酸钠，浓度 50g/L 左右-，常温使用○◇，去氧化后需要用水清洗，清洗时会有废水 W2-3 产生（酸性废水）。
预浸●▷：主要作用是镀锡前对产品进行活化★，并防止污染镀锡液，使用浓度 10%的甲基磺酸，预浸后不需要清洗▼▽，没有废水产生。
镀锡▷▽=：通过电化学沉积的方法，在基材上覆盖一层功能性纯锡镀层□，使产品具有良好的可焊性。镀锡液主要由 150g/l 的甲基磺酸◁=▼、60g/L 二价锡和 50mol/L 的表面活性剂组成，温度 30-50℃，电流密度 10-30ASD。镀锡后需要用水清洗，清洗会产生废水 W2-3（酸性废水）。
中和▪=：中和镀锡残留的酸性物质，防止镀层变色★▼◇、腐蚀▼▲。中和液使用碳酸钠配置▲▷-，操作温度常温，中和后需要清洗-★▲，清洗会有废水 W2-1 产生（碱性废水）。
超声波清洗□○：采用纯水机制备的纯水▼-•，进行最后的超声波清洗◇○，清洗温度为 50-70℃◇▽▲。
退镀：镀锡线采用不锈钢钢带和夹子来夹持和传送产品进行镀锡•▲，钢带和夹子上也会镀上一小部分的锡◁-，需要对这部分锡进行剥除和回收。退镀液的主要成分为甲基磺酸（55g/L）▼，使用小于 1.5V 的电压进行电解◁，使钢带和夹子上的锡剥除并重新沉积在回收钢板上。退镀后用超声波溢流水清洗，不新增清洗废水△◁。
①钢带退锡：采用电化学方法（利用甲基磺酸）在高速退锡线中使钢带上的锡转移到钢板上，与锡化生产线同步进行:钢板退锡是利用电解方法将钢板上的锡电解形成锡渣 S，退锡后利用纯水清洗：此过程将产生一定的酸性气体 G3-2 酸性气体，退锡清洗废水 W2•◆。
②夹片退锡：使利用化学方法使用电解液将夹片上的锡溶解到退锡液中，夹片退锡后利用纯水清洗。此过程将产生一定的酸性气体 G3-2 酸性气体，退锡清洗废水 W2•◇▪。退锡工序产生的锡渣回用于镀锡工序。
③其他产污环节本项目其他产污环节主要包括：反渗透法制纯水产生的浓水 W3，废气喷淋塔产生的废水 W4▼，一般性固态原辅料拆包装过程产生的废包装材料 S11，化学品使用过程产生的沾有化学品的容器 S7，污水处理站产生的污泥 S8，设备及地面定期清洗废水 W5，以及员工日常生活产生的生活污水 W6 和生活垃圾 S9，纯水制备过程会产生废反渗透膜 S10-△，生产过程中产生的不合格产品 S11。
